GLZ系列節能型渣漿泵

符合GB/T10888設計標準
流量范圍：8 - 2600mm3/h
揚程范圍：~132m
設計壓力：最高可達5.0MPa
適用溫度：~180℃
適用領域：適用于工業行業處理含固體顆粒的腐蝕性漿液的輸送。主要用于煤化工、脫硫、選礦廠處理精礦、尾礦、火電廠除灰排渣、選礦煤泥輸送、海岸河道送砂及其它冶電、電力、煤炭、建材、化工等工業企業工況。

郵箱

聯系方式

如果您對我們的產品感興趣的話, 請聯系我們

產品分類

懸壁式泵

產品詳細

產品概述

GLZ、GLYZ(ZM)型渣漿泵是一種單級單吸懸臂式離心泵，在結構上吸收了國內外同類產品的優點而設計的，該泵便于安裝、拆卸檢修方便。
泵頭部分：GLZ、GLYZ(ZM)型渣漿泵為雙泵殼結構，即前、后泵殼、前護板、后護板、護套、軸套組成。過流部分根據介質要求選用不同的耐磨耐蝕材料制造，前、后泵殼由灰鑄鐵或球墨鑄鐵制造。泵的吐出口位置可根據需要，按45度間隔，旋轉八個不同的角度安裝使用，并可根據用戶要求的角度安裝，葉輪前后蓋板有背葉片以減少泄漏，提高泵的壽命及效率。
軸封部分：軸封有兩種型式，副葉輪軸封及填料軸封。副葉輪軸封具有不稀釋礦漿、密封使用壽命長、密封效果好等優點。填料密封結構簡單，維修方便。
傳動部分：GLZ、GLYZ(ZM)型渣漿泵可采用直接驅動，軸承座合軸承體組件結構強度高，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會彎曲和振動。軸承選用重型單列圓錐滾子軸承，能夠承受泵的軸向和徑向載荷。軸承采用油脂潤滑。軸承體兩端有軸承壓蓋，內有密封圈，能有效防止礦漿進入和潤滑脂的外泄，保證軸承安全運行。可根據用戶要求，軸承傳動部位采用對開式，用稀油潤 滑，降低軸溫。

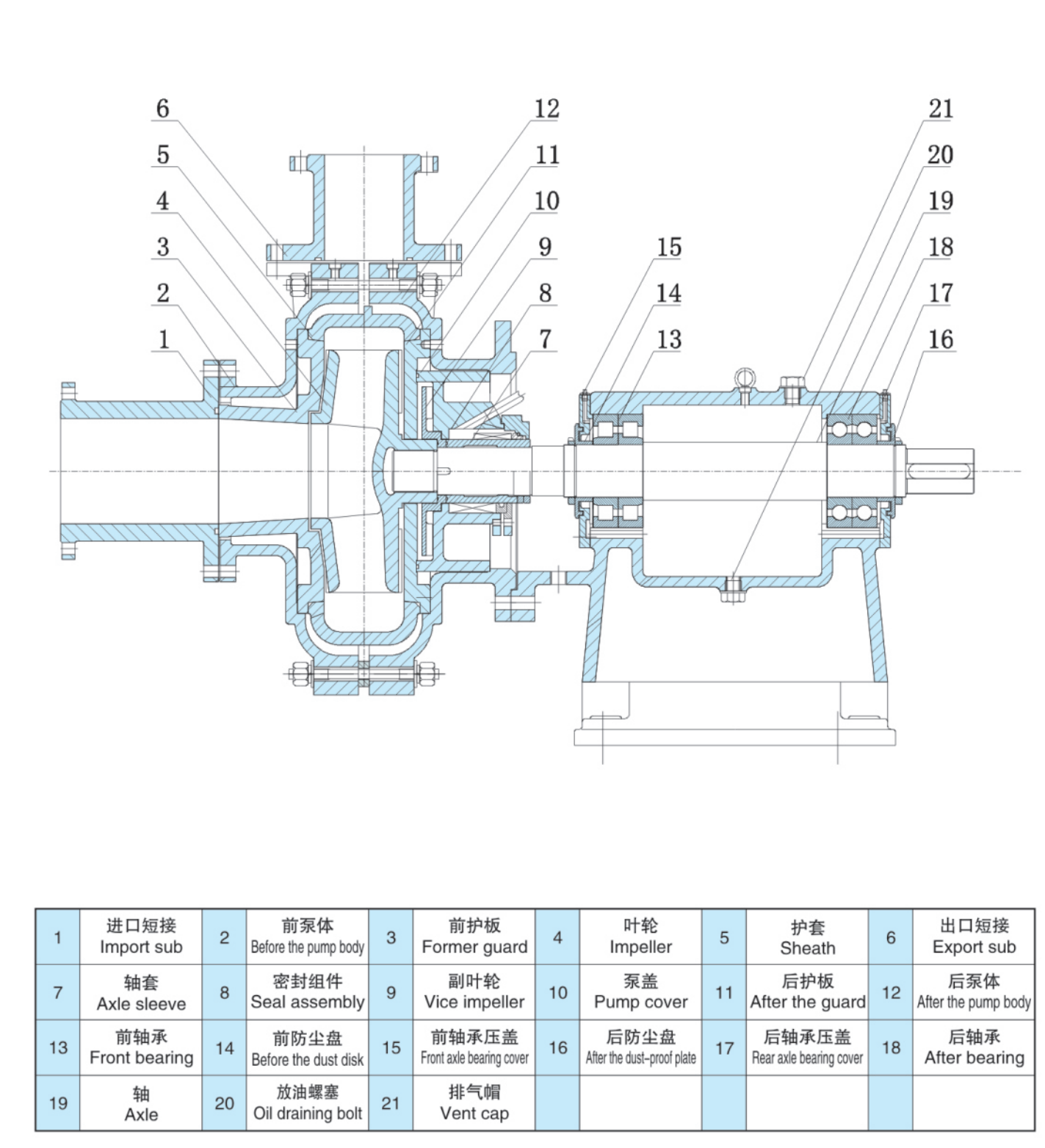

結構圖
